摘要：介紹了外墻外保溫體系對涂料的要求。 硅樹脂涂料完美地將涂料的高透氣性，低吸水率和耐久性結合在一起，它是外墻外保溫體系最理想的涂層 。

　　　1 前言

　　隨著國家對能源問題的重視，節能成為我國的一項基本國策。在建設部有關民用建筑節能管理規定的頒布后，全國各地均制定了相應的政策推廣外墻外保溫系統，目前外墻外保溫的市場蓬勃發展。

　　在目前外墻外保溫裝飾面層中，使用最多的是建筑涂料，建筑涂料選擇正確與否，直接影響外保溫的效果和壽命。

　　2 外墻外保溫系統存在的涂裝問題

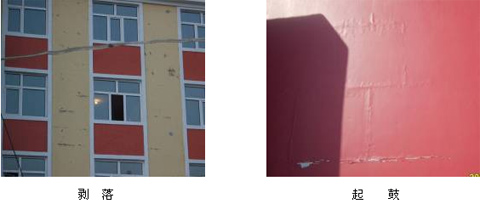

　　根據調查目前多數已施工的外墻外保溫工程存在不同程度的涂裝問題，其中一個突出的問題就是起皮剝落現象。

　　從客戶那里得到的評論是高檔涂料容易出問題，低檔涂料反而不出問題。其主要指高檔涂料容易出現鼓泡、起皮剝落的現象，低檔涂料則不會。剝落主要出現在陽光照射的地方，問題主要出現在苯板接縫處。

　　通常所說的高檔涂料，一般指乳液用量大，成本較高的涂料，如有光涂料，彈性涂料，金屬漆等。低檔涂料，一般是指乳液用量少，成本較便宜的涂料。

　　進一步分析：高檔涂料一般顏料體積濃度較低，漆膜比較致密 ; 低檔涂料顏料體積濃度較高，漆膜比較多孔。高檔與低檔涂料的主要差別是空隙率不同，透氣性也不同。

　　原因分析，做過外保溫的建筑很容易在保溫層下面結露而產生液態水 . 加之外保溫體系如果施工不嚴格或材料本身原因，也很容易吸收雨水 .

　　天晴時，太陽照曬的地方，墻面溫度升高，液態水受熱變成水蒸氣，水蒸氣體積膨脹，水蒸氣就會向四處擴散。 因?yàn)楸桨逋笟庑暂^差，結露生成的水只能從最薄弱的地方 -- 苯板縫逃出 . 當涂料不透氣時，剝落首先出現在苯板接縫處。

　　因此，涂料透氣性差是外保溫用涂料鼓泡、起皮剝落的主要原因 .

　　在外墻外保溫系統中應用的一些低檔涂料，同樣也會出一些問題，但不易出現 起皮剝落的問題，其主要問題是涂料泛堿、發花等問題。

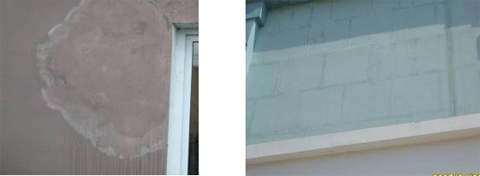

泛　　堿

　　原因分析：低檔涂料乳液用量少，孔隙率高，透氣性好，所以不會出現起皮剝落的現象。但其耐水性差，易泛堿，耐候性差，時間一長，就容易褪色和粉化 . 其耐久性也很差。

　　因此外保溫系統對涂料的要求是：既要透氣，又要防水，同時有很好的耐久性 .

　　3 外墻外保溫系統標準對建筑涂料的要求

　　JG149-2003 《膨脹聚苯板薄抹灰外墻外保溫系統》規定，作為外墻外保溫飾面的建筑涂料，必須與薄抹灰外保溫系統相容，其性能指標應符合外墻建筑涂料的相關標準，同時整個外保溫層浸水 24 小時，吸水量要小于 500 g/m2 ( 包括涂料層 ) ；外保溫系統防護層和飾面涂層一起水蒸氣濕流密度要 ≥0.85g/(m2.h) 。

　　JGJ144-2004 《外墻外保溫工程技術規程》規定，外墻外保溫工程的使用年限不應小于 25 年。

　　據此總結一下外保溫系統對涂料的要求

　�。� 1 ）相容性

　�。� 2 ）吸水量

　　（ 3 ）透氣性

　�。� 4 ）耐久性

　　3.1 相容性

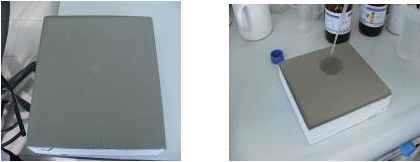

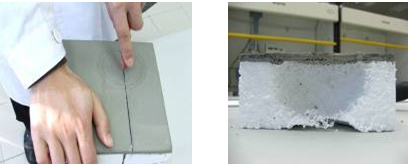

　　是否是所有建筑涂料都可以用于外墻外保溫系統 ? 我們?cè)趯?shí)驗室做了一個試驗，在養護了 28 天的外保溫樣板上連續滴醋酸丁酯溶劑，抹面砂漿層沒有什么變化，一段時間后，鋸開樣板，在砂漿層下發現被燒蝕出一個洞 ( 如圖 1 所示 ) 。由此可見有機溶劑會透過砂漿層而溶解聚苯乙烯板。通常溶劑型涂料中常用的溶劑如，甲苯，二甲苯，酯類，酮類都會溶解聚苯乙烯板或聚氨酯發泡材料，揮發越慢的溶劑，其越易往下滲透，對苯板的腐蝕越嚴重。在實際工程上也發生過這樣的案例，抹面砂漿層與苯板脫離，就是因?yàn)橛昧巳軇┬屯苛弦�起的。所以這里不建議在外保溫上使用溶劑型涂料。

　　圖 1

　　另外，玻纖網格布外的涂塑也可能被溶劑溶解，使其耐堿性降低甚至喪失，從而使防護層失去抗裂和抗沖擊等性能。

　　3.2 吸水量

　　JG149-2003 規定，整個外保溫系統的吸水量要 ≤500 g/m 2 · d ，那么對其中的涂料層而言，其吸水量要遠遠小于 500 g/m 2 · d ，這樣才能使整個系統通過該項指標。

　　但目前的狀況是大多數生產保溫砂漿的廠商不生產涂料，而生產涂料的廠商不生產保溫砂漿，生產涂料的廠家對外保溫了解較少，生產保溫砂漿的廠家對涂料了解也不多，而中國的涂料標準中也無這樣的要求，所以目前很少有涂料廠能說出其涂料能滿足該要求。

　　歐洲標準 EN 1062-3 ： 1998 《色漆和清漆 磚石和混凝土表面外用涂料和涂料系統 分類 --3. 吸水性的測定和分類》對涂料吸水率作了明確規定（表 1 ）。

表 1

　　外墻涂料吸水量 500 g/m 2 d ，相當于歐洲標準中要求最高的涂料， 24 小時吸水率 W 24 為 0.1 kg/m 2 h 0.5 。涂料吸水率是外墻涂料的一個極重要的指標，墻體的破壞，吸潮，長霉，泛堿都是因?yàn)橥苛衔�水率過高引起的。但我國國家標準里卻沒有這一項指標。

　　對于外墻外保溫系統而言，涂料的吸水率指標更加重要，涂料吸水率過高，不僅會導致墻體長霉，泛堿等，而且會影響外保溫的保溫效果，因?yàn)樗�在墻體內會增大導熱系數。但目前絕大多數涂料生產廠家也都不能提供其涂料的吸水率數據。

　　3.3 透氣性

　　JG149-2003 規定了外保溫系統防護層和飾面涂層一起其水蒸氣濕流密度不小于 0.85g/(m 2 .h) ，這里水蒸氣濕流密度指的就是透氣性。就水蒸氣濕流密度來說，一般外層要求比內層高，也就是說外飾涂層要高于防護層，即涂層水蒸氣濕流密度要遠遠大于 0.85g/(m 2 h) ，這樣水蒸氣才能暢通無阻地排出。

　　ISO 標準 ISO7783-2 《色漆和清漆 磚石和混凝土表面外用涂料和涂料系統 2 . 水蒸氣透過率的測定和分類》，對涂料透氣性測試和分類作了明確規定。同樣中國的涂料標準里也沒有相應的標準。

　　JG149-2003 標準中的水蒸氣濕流密度是按 GB/T17146-1997 《建筑材料水蒸氣透過性能試驗方法》中的水法測定，是將涂料外保溫樣板（涂刷面朝上）密封在試驗杯上，杯內預先裝入定量的水，稱重后，置于 23 ℃ ，相對濕度 50% 的恒溫恒濕環境中，杯內水的相對濕度 100% 與實驗室相對濕度 50% 有一濕度差，杯內的水蒸氣就會擴散到室內，定期稱量試驗杯的重量，就可以計算出外保溫系統的水蒸氣透過率，其單位用克每平方每小時表示。而 EN ISO 7783-2 的測試方法與 GB/T17146-1997 不同。它是用飽和的磷酸二氫銨溶液代替水，其相對濕度是恒定 93% 與實驗室相對濕度 50% 差產生水蒸氣流。其結果可用水蒸氣透過率 V 表示，其單位是 g/(m 2 d) ，也可用透氣阻力 Sd （擴散等量空氣層厚度）表示，其單位是米，兩者的換算關系是 Sd=20.357/V ，但 Sd 值表征涂料的透氣性更科學和直觀，所以歐洲的外墻涂料均有 Sd 值這一項檢測指標。根據我們?cè)诘聡�的檢測結果，兩種測試方法所得結果差別不大。水蒸氣濕流密度 0.85g/(m 2 h) ，相當于 V=20.4 g/m 2 d ，即相當于 Sd=1.0 m 靜止空氣層厚度透氣阻力，屬于 ISO7783 標準中的中等透氣水平 .

　　從 ISO7783-2 可得出這樣一個方程式 :

　　1/V EIFS =1/V 砂漿 +1/V 涂料

　　再根據方程式 Sd=20.357/V

　　我們可以得出這樣一個新的公式 :

　　SdEIFS=Sd 砂漿 +Sd 涂料

　　這樣外保溫生產廠家測量出砂漿的 Sd 值，涂料生產廠家測量出涂料的 Sd 值，就很容易算出外保溫系統的 Sd 值是否符合要求。 Sd 值是越小越好，對應涂料的透氣性越高。

　　涂料透氣性差，涂料就容易起泡，開裂及脫落。如彈性涂料的起泡，主要原因是彈性涂料的透氣性不好造成的。對于外保溫系統，其透氣性更為重要，因外保溫自身的原因更容易導致墻體結露，結露造成的潮氣必須得到釋放，否則易導致 EIFS 砂漿粘結力以及保溫效能的下降，長期的潮濕導致墻體長霉，最后造成外保溫系統的破壞 . 墻體中的濕度越高，導熱系數越大，隔熱效果越差。

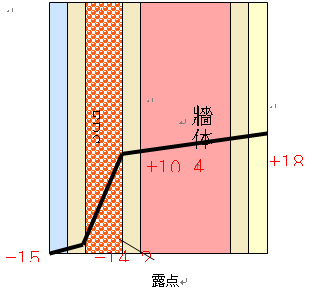

　　圖 2 冬天外保溫示意圖

　　3.4 各種涂料的透氣性

　　下面是我們?cè)趯?shí)驗室測量的不同涂料的透氣性（表 2 ）

　　表 2

　　從上表可以得出結論，溶劑型氟碳漆 ,PVC23% 有光涂料不能通過 JG149 標準，屬于不合格產品，不能適用于外保溫體系，主要原因是涂料 PVC 越低，其涂料膜就越致密，孔隙率就越低，涂料就越不透氣 . 這也能說明部分氟碳漆工程起泡的原因了。

　　在外保溫實際應用中，根據用戶的反饋，往往是高檔涂料容易出現質量問題，低檔涂料反而沒有質量投訴。這是因?yàn)楦邫n涂料其 PVC 較低，乳液含量高，涂膜較致密，透氣性差；低檔涂料其 PVC 較高，乳液含量低，涂膜孔隙率高，透氣性好，所以其不易出現質量投訴， 但可能帶來的另一個問題是涂料的吸水率會增加，涂料的耐侯性也會下降， 容易粉化和褪色。 因此 對于外墻外保溫體系，吸水率和水蒸氣濕流密度（透氣性）是要同時滿足的，所以要綜合平衡，對涂料配方工程師提出了極大的挑戰。

　　目前外保溫體系用得較多的涂料是彈性涂料，因?yàn)榇蠹叶紦?dān)心開裂的發生，想通過彈性涂料來彌補砂漿層的開裂，結果很容易出現彈性涂料的鼓泡現象，這說明 彈性涂料的透氣性也不太好，雖然其能過 JG149 標準，但實際中，彈性涂料出現問題的概率也很高，這說明 水蒸氣濕流密度大于 0.85g/(m 2 h) 這個指標太低了。事實上砂漿層開裂了，飾面涂層很難擔當抗裂作用。如彈性涂料飾面的外墻外保溫照樣開裂和滲水就是例證。外保溫的抗裂要靠科學的配方和正確的施工工藝來實現。 事實上在歐洲幾乎沒有彈性涂料用于外保溫系統，在歐洲用得較成功的是硅樹脂平面涂料和質感涂料，根據德國的工程跟蹤，使用硅樹脂飾面的外保溫工程經過 14 年的考驗仍然保持完好。

　　3.5 涂料的耐久性

　　JGJ 144-2004 《外墻外保溫工程技術規程》規定，外墻外保溫工程的使用年限不應少于 25 年。一般外墻涂料使用年限約為 5-10 年，如果選用耐久性更好的外墻涂料，必將延長外保溫系統的壽命，從而降低維護費用。硅樹脂涂料的實際應用工程已超過三十年的考驗。

　　4 硅樹脂涂料的原理

　　4.1 硅樹脂的結構

　　硅樹脂是高分子、三維交聯的化合物，其結構類似于石英。它們都是以硅 / 氧為骨架， 但與石英不同的是， 在硅樹脂中，每四個氧原子就有一個被有機基團 R 取代。因此它可以描述為是一種有機改性的石英結構。另外，所有的硅樹脂均由三官能硅單元組成，使硅樹脂在化學性能上成為介于純粹無機物和純粹有機物之間的中間體系（圖 3 ） [1] 。

　　圖 3

　　硅樹脂由 30 至 80 個硅的 T 單元組成，分子量從 2000 至 5000 ，這與其他聚合物樹脂相比低得多。硅樹脂中還含有約 2% 至 4% 的乙氧基。這些乙氧基能相互起化學反應，或與顏、填料上的羥基，或與底材上的羥基起化學反應，生成硅氧鍵。因此硅樹脂表現出比其他樹脂更好的顏料潤濕性，硅樹脂包裹在顏填料的表面，提高了填料的耐久性。

　　4.2 硅樹脂涂料的組成

　　硅樹脂涂料與普通乳膠漆最大的差別是其采用兩種聚合物乳液——硅樹脂乳液和丙烯酸聚合物乳液作粘結劑，這樣就把兩種聚合物的優點結合在一起。

　　硅樹脂既有無機性質，也有有機性質，在涂料體系中，硅樹脂在聚合物乳液和無機顏料、填料之間以及礦物底材和硅樹脂涂料體系之間起到了粘合作用，其作用類似于硅偶聯劑。由于這種強粘合作用，就可以配制較高顏料體積濃度的涂料，而不喪失其耐久性，同時其孔隙率相對較高，具有較好的透氣性，硅樹脂本質上是疏水性的，降低了涂料的吸水率。

　　硅氧鍵能與碳碳鍵能、碳氧鍵能相比，高很多，紫外線的能量不足以使硅氧鍵斷裂。（如表 3 所示） 所以硅樹脂具有很好的附著力和耐久性。

　　表 3

　　完全固化的硅樹脂是三維交聯的剛性的網絡結構，不熔不溶，其在長期處于 200 ℃的高溫條件下，也不會有任何變化，可耐堿，耐酸雨和太陽光中的紫外線、紅外線。

　　4.3 硅樹脂涂料的特點

　　1. 耐久性

　　硅樹脂涂料的工程，經過三十年的風雨考驗仍然保持完好。

　　硅樹脂涂料的樣品經國家涂料檢測中心檢測通過了 2000 小時人工老化。

　　2. 透氣性

　　根據 JGJ149, 在外墻外保溫系統上檢測其透氣性，硅樹脂涂料與其它涂料相比較，其透氣最好。 水蒸氣濕流密度 3.2 g/(m 2 h) 。

　　3. 吸水率

　　硅樹脂的無機部分將填料和顏料 ” 接合 ” 在一起 . 疏水性基團會滲入至毛細管和微孔內部，使得它們具有憎水性能，這就使得硅樹脂涂料具有很低的吸水率。根據 JGJ149 要求， 外墻涂料的吸水量要小于 500 g/m 2 d ，硅樹脂涂料 24 小時吸水率 W 24 為 0.01 kg/m 2 h 0.5 ，相當于 JGJ149 中吸水量為 50 g/m 2 d ，比國家標準要求高 10 倍。

　　硅樹脂涂料的吸水率不會隨著時間的推移而增加，根據德國的檢測，經過八年的連續檢測，硅樹脂涂料樣板經過八年的戶外試驗，其吸水率與第一年的檢測結果相同。

　　4. 耐沾污性

　　用硅樹脂改性的乳膠漆具有良好的耐沾污性，隨著硅樹脂的用量增大，涂料的耐沾污性隨之提高。 硅樹脂本身已部分交聯，成膜后繼續交聯形成硅樹脂網絡，高溫不回粘，浸水不溶脹。把涂過粉煤灰的硅樹脂涂料樣板置于 50 度烘箱中八小時，立即用水沖洗，粉煤灰很容易被沖走，而用普通彈性涂料做同樣的試驗，樣板很臟。這是模擬夏天戶外的外墻外保溫狀況，據測量夏天的外保溫墻面溫度達 80 度，一般的涂料很容易變軟回粘而沾污灰塵，硅樹脂可以長期經受 200 高溫。

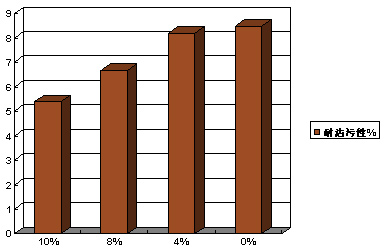

表 4 硅樹脂用量與耐沾污性

　　5. 抗微生物生長

　　硅樹脂涂料的憎水性是由于永久結合的硅樹脂，能讓墻體長期保持干燥狀態，這樣就降低了霉菌和藻類的滋生，使墻面保持更持久的外觀。

　　6. 可重涂性

　　　硅樹脂是有機硅產品中唯一可以涂飾的種類。它與有機硅油和有機硅彈性體完全不同。

　　4.4 適合于外墻外保溫體系的硅樹脂涂料配方

　　涂料性能

　　硅樹脂涂料 -- 國家涂料質量監督檢驗中心檢驗報告 ( 報告編號 :TW06988-2W1)

　　5 結論

　　綜上所述，冠旗硅樹脂涂料完美地將涂料的高透氣性，低吸水率和耐久性結合在一起，所以它是外墻外保溫體系最理想的涂層。
