應(yīng)用領(lǐng)域 :
適用于使用多種硅氧烷類以及相關(guān)高分子樹脂類型、無(wú)機(jī)類的水性陶瓷涂料
產(chǎn)品種類
|
產(chǎn)品型號(hào)
|
產(chǎn)品成份
|
SiO2含量
|
功能特點(diǎn)
|
應(yīng)用涂料種類
|
|
TCT001N
|
H2O+SiO2
|
30%
|
提高附著力
提高硬度
|
陶瓷涂料
|
|
TCG011N
|
H2O+SiO2
|
30%
|
耐刮擦
提高硬度
|
陶瓷涂料
|
|
TCX011N
|
H2O+SiO2
|
30%
|
提高耐刮擦
耐污性高
|
陶瓷涂料
|
物理特性
易分散、低粘度、高濃度
高填充量、高流動(dòng)
對(duì)酸堿的pH變化不敏感，對(duì)溫度的變化不敏感，不會(huì)產(chǎn)生凝膠
對(duì)引入Al，Zn，Ca等離子不敏感，不會(huì)產(chǎn)生凝膠
應(yīng)用特點(diǎn)
提高陶瓷涂料附著力（0級(jí)）
提高涂料硬度（4H-8H）、耐高溫（300℃、600℃）
提高陶瓷涂料耐污性（耐水、耐油）
涂層的硬度和柔韌性可以自由調(diào)整
適用涂層
適合金屬涂層、玻璃涂層、陶瓷涂層、石材涂層等多種材料
使用方法
將二氧化硅分散液和水性樹脂混合均勻即可使用
根據(jù)涂料的硬度和柔韌性要求，調(diào)整二氧化硅分散液的添加量
須確保本產(chǎn)品PH值和乳液的PH值相同
儲(chǔ)存穩(wěn)定性
原始出廠包裝，保存溫度5-25℃度。在低溫環(huán)境下，它應(yīng)當(dāng)在防霜凍的條件下儲(chǔ)藏。

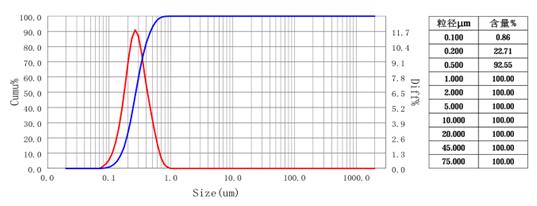

納米二氧化硅粒徑分析
產(chǎn)品應(yīng)用測(cè)試報(bào)告
|
檢測(cè)項(xiàng)目
|
檢測(cè)條件
|
指標(biāo)
|
檢測(cè)結(jié)果
|
檢測(cè)方法
|
|
粘度”
|
室溫，福特4號(hào)杯
|
-
|
-
|
GB/T 1723-1993
|
|
固含量%
|
300℃×10min
|
|
34
|
JIS K 6893—1995
|
|
密度g/ml
|
室溫，比重杯
|
-
|
-
|
GB 6750——1986
|
|
外觀
|
涂層表面外觀
|
無(wú)顆粒
|
無(wú)顆粒
|
Q/PFL 003—2009
|
|
顏色
|
涂層表面顏色
|
|
乳白色
|
Q/PFL 003—2009
|
|
附著力
|
2mm×2mm，方格
100/100，3M膠帶10次
|
≥1級(jí)
|
1級(jí)
|
JIS K 6894—1996
|
|
光澤°
|
60 °光澤計(jì)
|
50±7
|
50-60
|
JIS K 6893—1995
|
|
膜厚μm
|
測(cè)厚儀
|
43±5
|
25-30
|
GB/T 13452.2—1992
|
|
硬度
|
中華鉛筆
|
≥6H
|
6H
|
GB/T 6739
|
|
耐磨性
|
3KG力
|
≥1800次
|
3000次
|
BS 7069:1988
Q/PFL 003—2009
|
|
不粘性
|
170±10℃煎雞蛋
|
≥10次
|
＞13次
|
BS 7069:1988
Q/PFL 003—2009
|
|
檢驗(yàn)結(jié)果
|
合格
|
|
其他說明
|
1， 基材：壓鑄鋁
2， 前處理：100#噴砂
3， 烘干條件：50℃~80℃×10min，280℃×10min
4， 以上結(jié)果僅為檢測(cè)結(jié)果，無(wú)其他保證。
|
